Schachtanlage Konrad

Auffahrung der Grubenräume der Versatzaufbereitung (Los1)

Auftraggeber

BGE (Bundesgesellschaft für Endlagerung mbH)

Organisation

ARGE Konrad Versatzaufbereitung Los 1 (AKV 1)

Ort

Salzgitter, Deutschland

Ausführungszeitraum

2016

bis 2021

Im Rahmen der Errichtung eines Endlagers für radioaktive Abfallstoffe mit vernachlässigbarer Wärmeentwicklung im früheren Eisenerzbergwerk Konrad in Salzgitter wurden Grubenräume für die erforderliche Infrastruktur des Einlagerungsbetriebes errichtet bzw. erweitert.

Die aufzufahrenden Grubenräume der Versatzaufbereitung liegen im Bereich der 2. und 3. Sohle und wurden ausgehend von bereits existierenden Strecken aufgefahren.

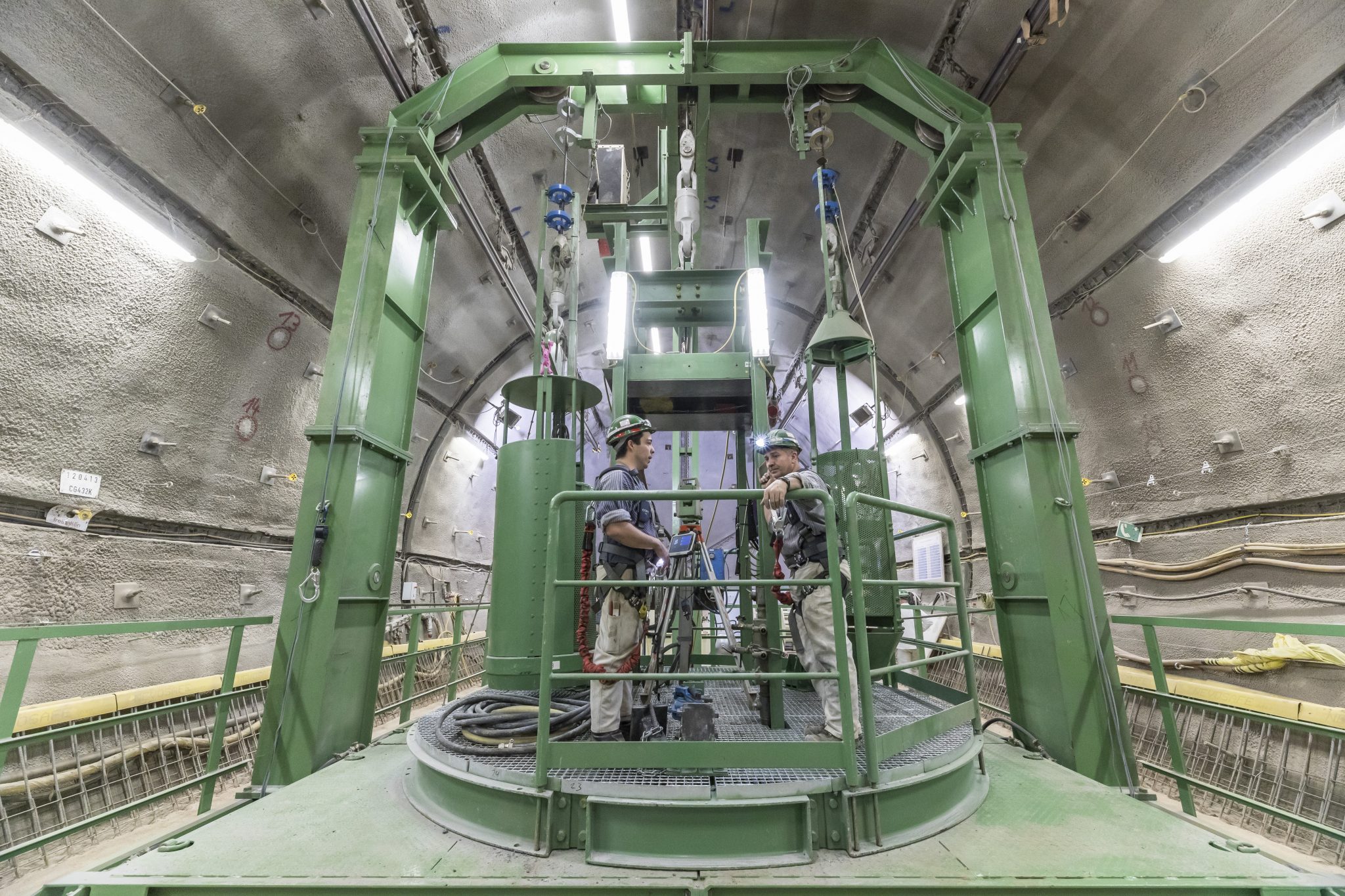

AKV_1Seilanlage_ Bergebunker — Schachtanlage Konrad - Seilanlage Bergebunker

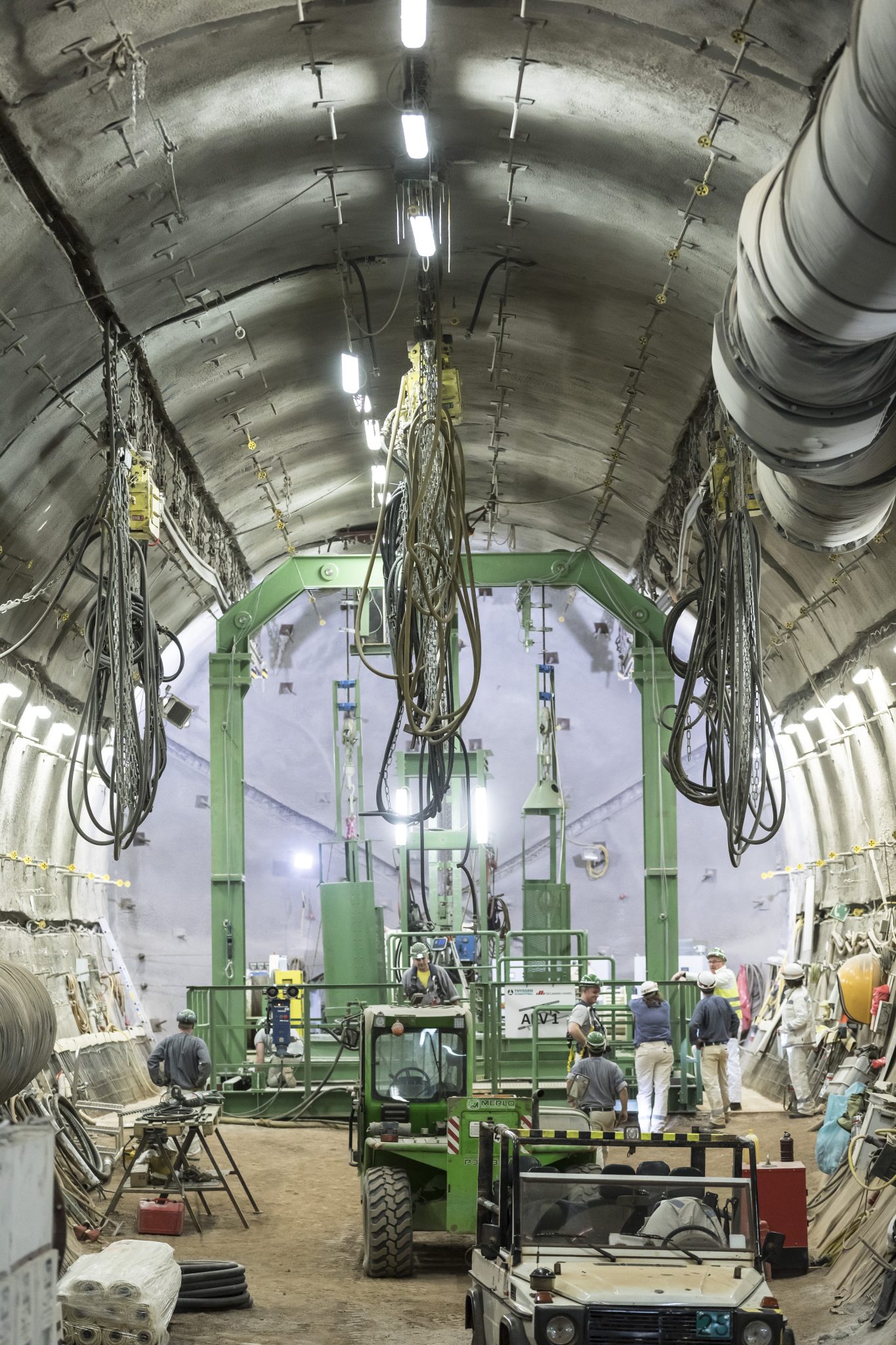

AKV1_Windenanlage über Bergebunker — Schachtanlage Konrad - Windenanlage über Bergebunker

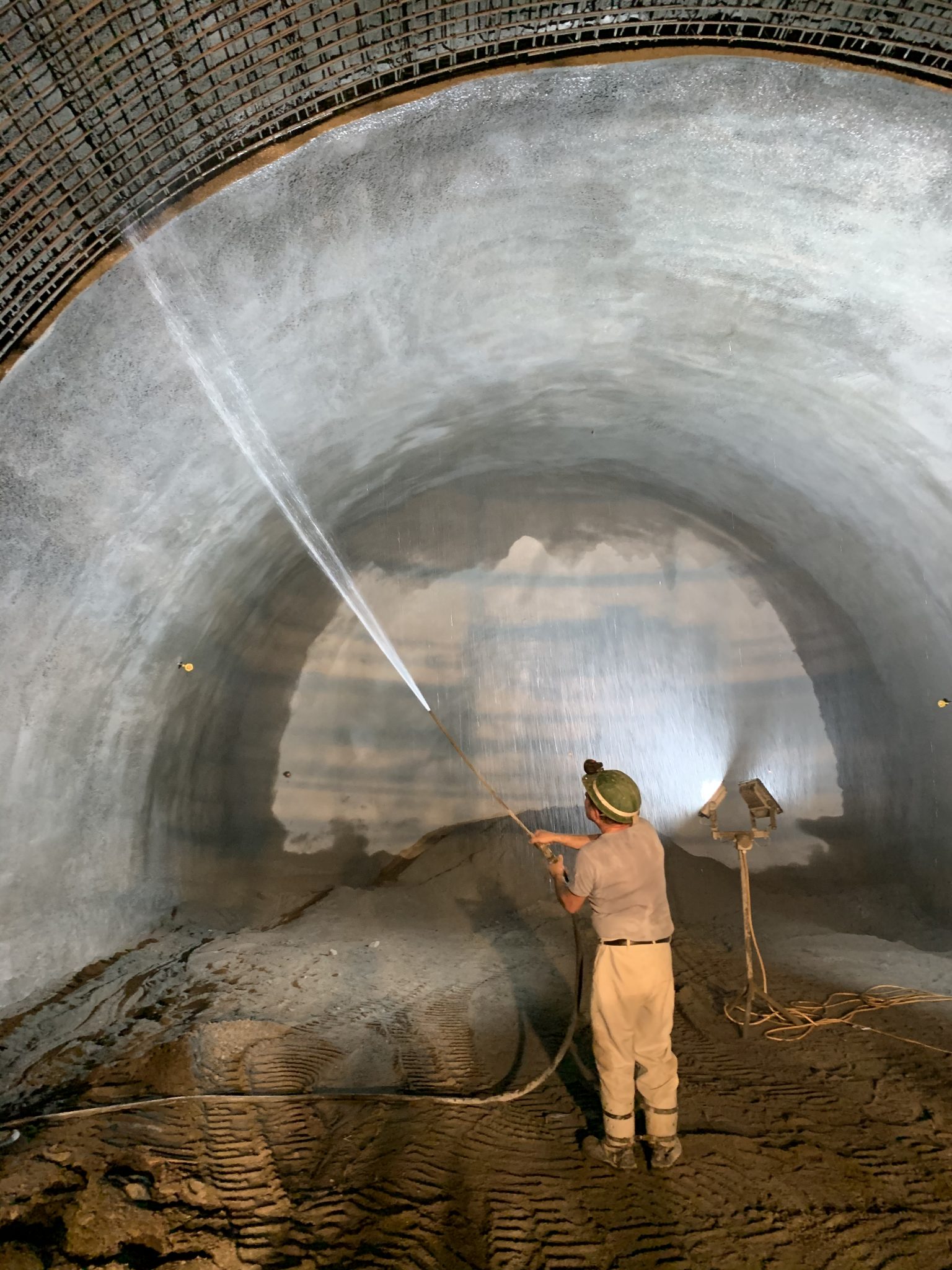

AKV1_Waschplatz_20191024 — Schachtanlage Konrad - Waschplatz unter Tage

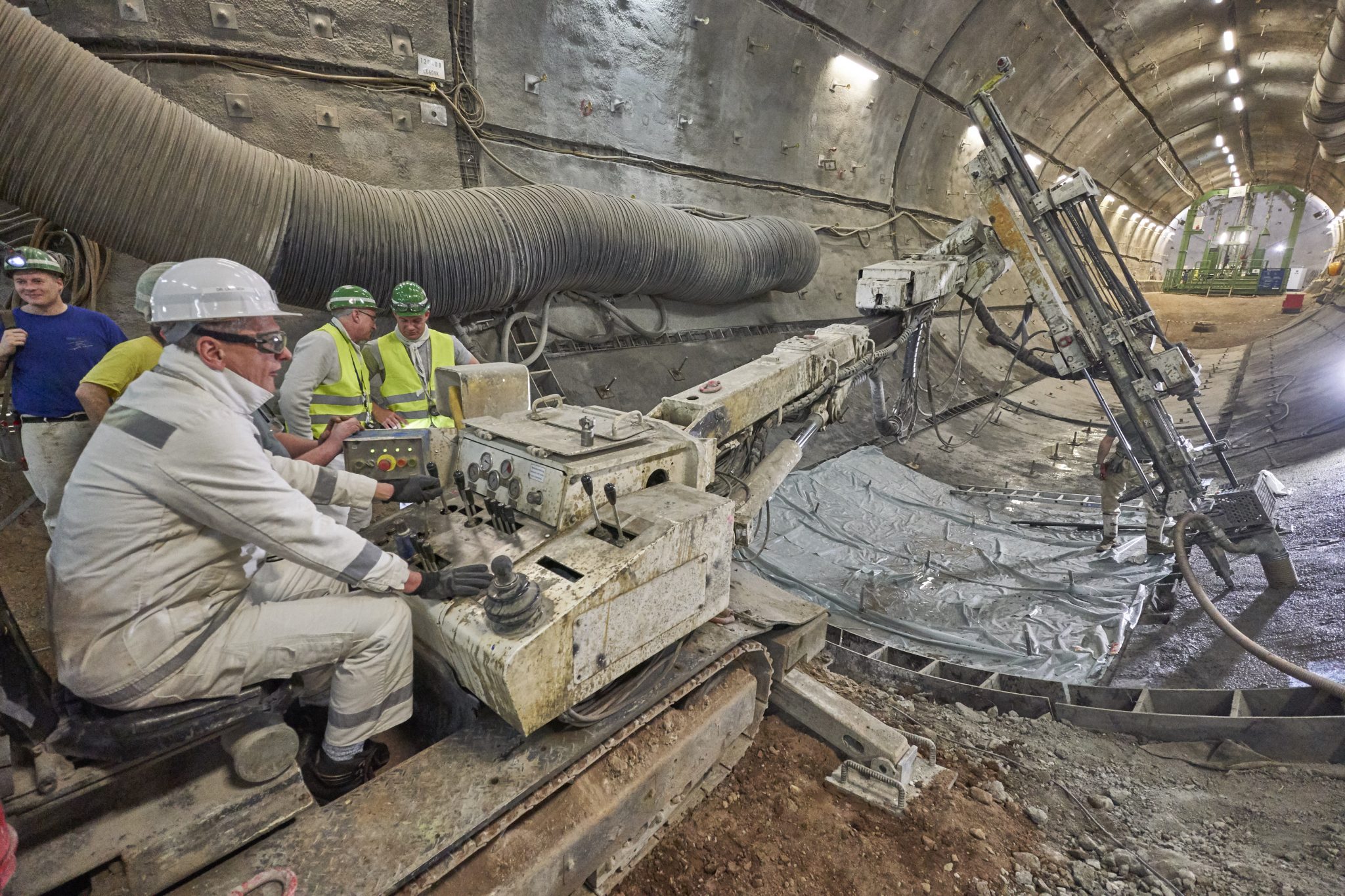

AKV_1_BohrenletzerAusbauanker — Schachtanlage Konrad - Bohrarbeiten letzter Ausbauanker

Projektdetails

Arbeitsumfang

Herstellung von Grubenräumen der Versatzaufbereitung
Neuauffahrungen und Nachschnittarbeiten in bestehenden Grubenräumen
Auffahrung eines Bunkers und Herstellung einer Wetterbohrung
Auffahrung Wendestelle mit Waschplatz
Nachschnitt eines Teilbereichs einer Strecke auf der 2. Sohle
Herstellung einer Wetterbohrung zwischen der 2. und 3. Sohle

Technische Daten im Überblick

ca. 150 m Neuauffahrungen
ca. 50 m Nachschnittarbeiten
Haufwerksanfall von ca. 15.000 m³ in ca. 2,75 Jahren
10.000 m² Konsolidierung
11,5 km Erstsicherungsanker
5.800 m² Ausbauaußenschale
50 km Ausbauanker

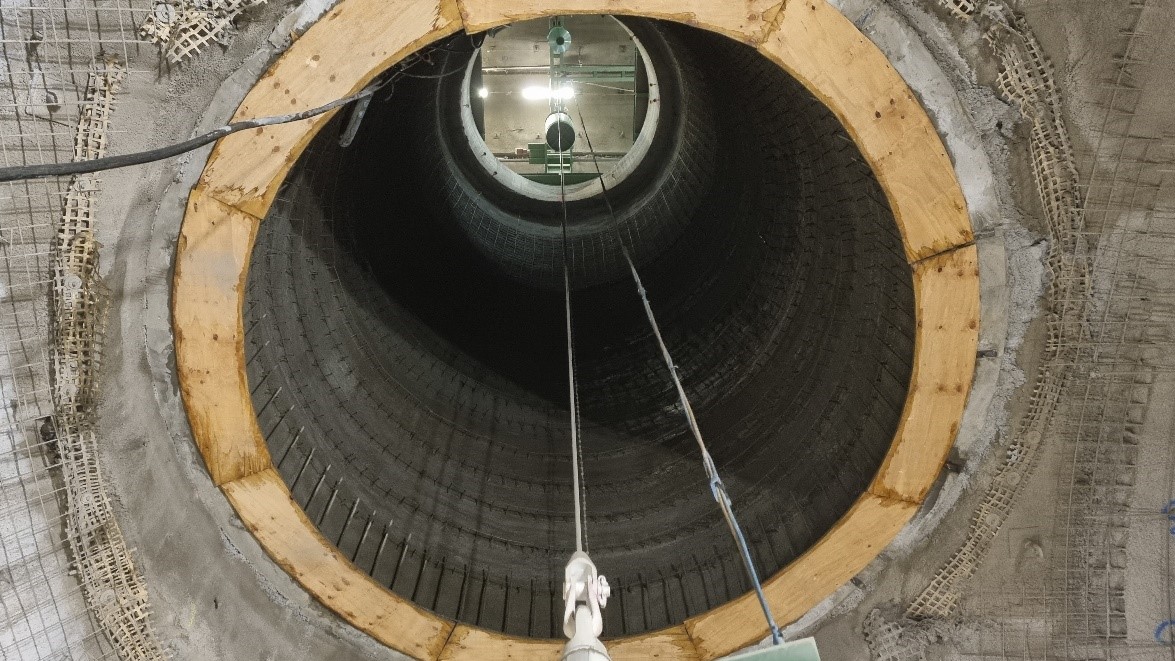

Seigerbunker mit einer Teufe von ca. 15 m und Ausbruchsdurchmesser von ca. 5,9 m im Raisebohrverfahren

Besonderheiten

Sämtliche Grubenbaue sind gebirgsschonend erstellt; die Auffahrung erfolgte in Anlehnung an das Auffahrungskonzept der Neuen Österreichischen Tunnelbauweise

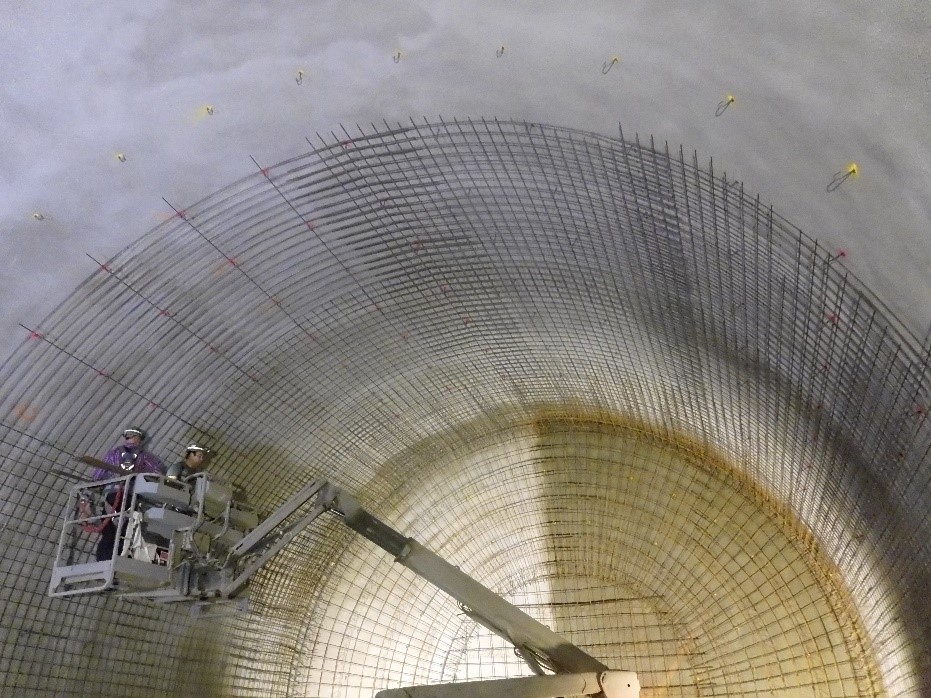

Einbau eines zweischaligen, nachgiebigen Ausbausystems aufgrund der zu erwartenden Gebirgskonvergenzen
Einbau nach einer zu berücksichtigenden Konvergenzzeit von mind. 12 Monaten
